Modularni sistemi - Flex I/O
INVT Flex serija I/O sistema je vrlo fleksibilan, pouzdan i efikasan sistem za prenos signala. Sistem omogućava povezivanje sa višestrukim standardnim komunikacionim mrežama i opremljen je bogatim modulima signala koji olakšavaju implementaciju personalizovanih rešenja uz uštedu prostora u ormanima.
| Pozicija | Specifikacija |
|---|---|
| Kod za naručivanje | 11016-00004 |

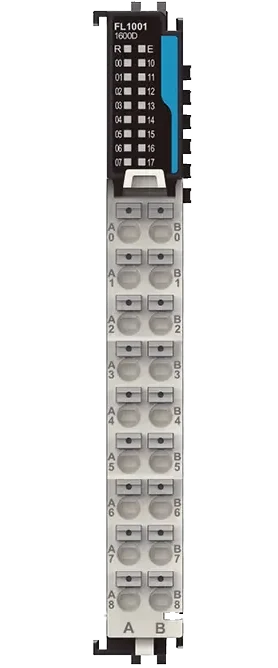

| Model | FL1001 |
| Tip modula | Digitalni ulazi, podržava source/sink tip |
| Gubici tipično | 0.75W |
| Broj kanala | 16 |
| Tip ulaza | Source/sink |
| Ulazni napon | 24V DC ± 10% |
| Ulazna struja, tipično | 7mA |
| Max. ulazna frekvencija | 500Hz (duty cycle: 40%–60%) |
| Vreme filtriranja porta | Opseg podešavanja: 1–65535 (default 1000), jedinica: 10μs; 1000 indicira 10ms. Moguće je podesiti 2 grupe filtera, 8 kanala po jednoj grupi. |
| Signal za logičku “1” | ≥15V DC |
| Signal za logičku “0” | ≤5V DC |
| OFF-ON vreme odziva | 100μs |
| ON-OFF vreme odziva | 100μs |
| Metod izolacije | Optocoupler |
| Smanjivanje ulazne frekvencije | Smanjenje za 75% na temperaturi od 55℃ (kada je istovremeno uključeno ne više od 12 ulaza). |
| Težina (kg) | Neto: 0.15 Bruto: 0.18 |
| Dimenzije Š×V×D (mm) | Dimenzije modula: 12.5×105×96 Dimenzije pakovanja: 17.5×109×100 |
| Naziv dokumenta | Preuzimanje |
|---|---|
| Flex Series IO System Catalog |  |
| Flex Series I/O System Manual | |
| Flex Series I/O CE Declaration (EtherCAT) | |
| FK1100 EtherCAT XML (Flex IO Series) | |
| FK1200 PN GSD (Flex IO Series) | |
| Flex Series I/O 3D Drawing | |
| Flex.INVT.FK1300 | |
| Flex.INVT.FL1001 | |
