Inovativna tehnologija za industrijske performanse

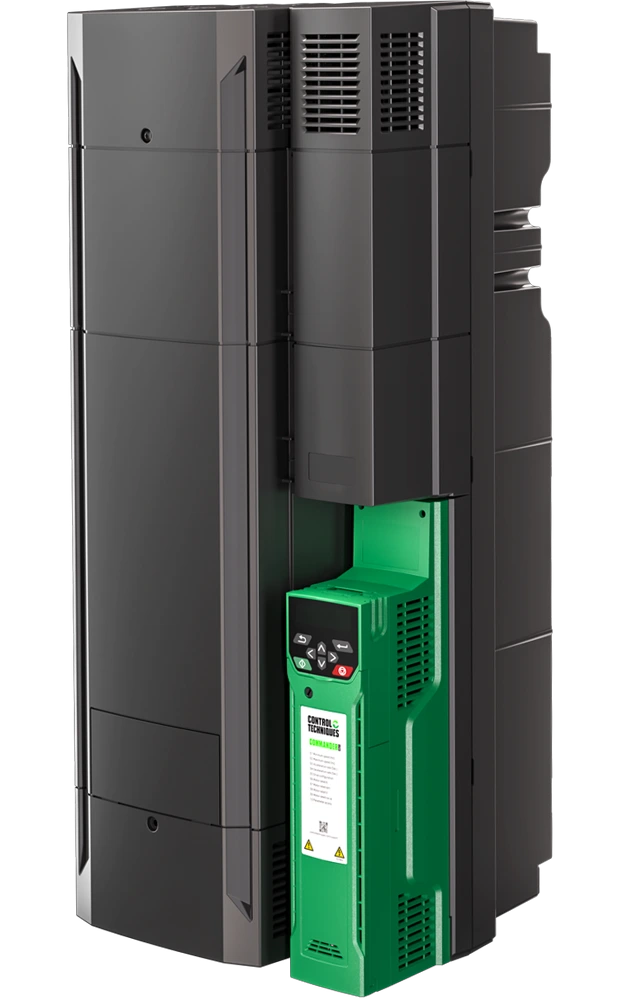

Iskoristite napredne funkcije Nidec Commander C200-08401340A za optimalno upravljanje motorima. Idealno za industrijske aplikacije koje zahtevaju visoku pouzdanost.
| Napajanje i upravljanje | |
|---|---|
| Zahtevi za napajanje | 100 V verzija: 100 V do 120 V ±10 % 200 V verzija: 200 V do 240 V ±10 % 400 V verzija: 380 V do 480 V ±10 % 575 V verzija: 500 V do 575 V ±10 % 690 V verzija: 500 V do 690 V ±10 % Maksimalna neravnoteža napajanja: 2% negativna sekvenca faza (ekvivalentno 3% neravnoteže napona između faza) |
| Faktor snage (ulaz) | 0.97 |
| Broj faza | 1 i 3 (zavisno od modela) |
| Opseg napona napajanja | 0.25 do 132 kW / 0.33 do 200 hp |
| Opseg frekvencije ulaznog napona | 45 do 66 Hz |
| Izlazna frekvencija/Opseg brzine | 0 do 550 Hz |
| Prekidacka frekvencija | Veličina 1 - 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz Veličina 5 - 9: 2, 3, 4, 6, 8 12 & 16 kHz (Fabrički default = 3kHz) |
| Heavy Duty-mogucnost preopterecenja | 150 % za 60 s (open loop mod), 180 % za 3s (RFC-A mode) |
| Modovi regulacije | Linearni V/F Kvadratični V/F Dinamčki V/F Set Point V/F Kompenzacija statorske otpornosti RFC-A (unapređena open-loop) |
| Modovi zaustavljanja | Po inerciji, po rampi, po rampi i DC kočenjem, DC kočenjem sa detekcijom 0 Hzt, vremenski definisano DC kočenje. Ugrađen kočioni tranzistor, za ovaj mod je potreban i kočioni otpornik |
| Komunikacija i interfejsi | |
|---|---|
| Komunikacije | Modbus RTU, EtherCAT, PROFIBUS, Ethernet, DeviceNET, CANopen, PROFINET, POWERLINK (raspoloživo upotrebom AI/SI-opcionih modula) |
| Displeji sa tastaturom | Fiksni, ugrađeni sa LED displejom Eksterni IP66 sa LED displejom (opcija) Eksterni IP66 RTC (opcija) Eksterni HMI panel (opcija) |
| Softverski alati | Connect (PC alat za puštanje u rad) Machine Control Studio za programiranje ugrađenog PLC-a |
| Ulazi i izlazi | |
|---|---|
| Analogni | 2 x Analogni ulaz Mogući opsezi: 0-10 V, 0-20 mA, 4-20 mA (bez alarma), 4-20 mA (sa alarmom), 4-20 mA (greška) 1 x Analogni izlaz Mogući opsezi: 0-10 V |
| Digitalni | 3 x Digitalni ulaz (1 impulsni ulaz) 1 x Digitalni ulaz / izlaz programabilni 1 x Digitalni ulaz / izlaz programabilni (može se koristiti kao impulsni ili PWM izlaz za prezentaciju analogne vrednosti) |
| Logika digitalnih ulaza | Pozitivna |
| Relejni | 1 x Relej (jedan pol, preklopni kontakt) |
| Tačnost | Frekvencija 0.02%, analogni ulaz 1: 11 bita plus znak, analogni ulaz 2: 11 bita. Struja tipično 2%. |
| Dodatni I/O sa SI-I/O opcionim modulom (dostupno kao dodatna oprema) | 3 x analogni ulaz (default) / programabilni digitalni ulazi 4 x digitalni ulaz / izlaz programabilni 1 x digitalni ulaz 2 x Relejni |
| Montaza i okruženje | |
|---|---|
| IP zaštita | IP20 Razvodna kutija UL tip 1 ulazna zaštita (dostupna kao dodatna oprema) |
| Temperatura skladištenja | -40 °C do 60 °C (-4 °F do 140 °F) |
| Radna temperatura bez gubitka snage | -20 °C do 40 °C (-4 °F do 104 °F) |
| Radna temperatura sa gubitkom snage | -20 °C do 60 °C (-4 °F do 140 °F) veličina 1 do 4 -20 °C do 55 °C (-4 °F do 131 °F) veličina 5 to 9 |
| Hlađenje | Integrisan ventilator za hlađenje |
| Nadmorska visina | 3000 m ( do 1000 m bez gubitka snage; od 1000 m do 3000 m gubitak snage 1 % na svakih 100 m) |
| Vlažnost | 95 % bez kondenzacije na 40 °C / 104 °F - EN61800-2(3k3) |
| Zagađenje | Stepen zagađenja 2 - samo suvo, neprovodno zagađenje |
| Vibracije | Referentni standard IEC60068-2-27, IEC60068-2-29 test, IEC60068-2-64 test nasumičnih vibracija, IEC60068-2-6,EN61800-5-1 test sinusoidnih vibracija. Testirano na ekološku kategoriju ENV3 |
| Mehanički šok | Testirano prema IEC 60068-2-27 i IEC 60068-2-29 |
| Varijante instalacije | Veličina 1 do 4 – montaža na ploču ili DIN šinu Veličina 5 do 9 – Montaža na ploču ili montaža kroz ploču uz pomoć kompleta za montažu kroz ploču |
| Klirens | 0 mm sa strane, 100 mm iznad i ispod |
| Prenaponska kategorija | Category III (IEC/EN/KN/UL 61800-5-1) |
| Korozivna okruženja | EN 60721-3-3 ISO9223 Class C3 |
| Maksimalna dužina motornog kabla | 75 m veličina 1 100 m veličine 2 do 4 200 m veličine 5 do 6 250 m veličine 7 do 9 |
| Standardi | |
|---|---|
| Odobrenja | CE (European Union), cUL Listed (USA and Canada), DNV (marine applications), KC (Korea), RCM (Australia/ New Zealand), EAC (Russian Customs Union), UKCA (United Kingdom), C-Tick (Australia) |
 |
|
| Sigurnosni standardi za proizvod | IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013 |
| TÜV | Samo C300 modeli: Safe Torque Off (STO) funkcija se može koristiti kao sigurnosna komponenta mašine. Sertifikati o ispitivanju tipa od strane TUV Rheinland: Veličine 1 - 4: No. 01/205/5383.03/18 Veličine 5 - 9: No. 01/205/5387.02/18 Funkcionalni sigurnosni parametri: EN ISO 13849-1 - Cat 4, PLe EN61800-5-2/EN62061/IEC 61508 - SIL 3 UL functional safety approval: FSPC E171230 |
| EMC standardi za proizvod | IEC/ EN 61800-3 Immunity and Emissions EN 61000-6-2: Immunity for industrial environments EN 61000-6-4: Emissions for industrial environments EN 61000-3-2: Harmonic current emissions EMC podaci dostupni na zahtev |
| RoHS | U skladu sa Direktivom o ograničenju opasnih supstanci (2011/65/EU) |
| Immunity usklađenost | Industrijsko okruženje |
| ISO | Proizvodni objekti ispunjavaju uslove standarda ISO 9001:2015 i ISO 14001 |
| Garancija | |
|---|---|
| Garancija | 5 godina (važe uslovi i odredbe garancije) |
| Dodatna oprema | |
|---|---|
| Daljinski interfejsi | Displeji sa tastaturom: Remote keypad IP66, Remote keypad RTC, HMI Touch Screen op.panel |
| Filteri i kablovi | Eksterni EMC filteri, CT komunikacioni kabel |
| Komunikacija i povratna sprega, SI-Opcije | AI-485 24 V Adaptor, opcioni moduli: SI-EtherCAT, SI-PROFIBUS, SI-Ethernet, SI-DeviceNET, SI-CANopen, SI-PROFINET, SI-POWERLINK, SI-Encoder |
| Back-up i kloniranje | AI-Back-up Adaptor AI-Smart Adaptor |
| Zaštita | |
|---|---|
| Zaštitni premaz ploča | Prekrivenost 100% |
| Nivo za podnaponsku zaštitu DC Bus-a | 100 V modeli: 175 Vdc 200 V modeli 175 Vdc 400 V modeli: 330 Vdc 575 V modeli: 435 Vdc 690 V modeli: 435 Vdc |
| Nivo napona za prenaponsku zaštitu DC Bus-a | Veličine 1 - 4: 100 V modeli: 510 Vdc 200 V modeli: 510 Vdc 400V modeli: 870 Vdc Veličine 5 - 9: 200V modeli: 415 Vdc 400 V modeli: 830 Vdc 575 V modeli: 990 Vdc 690 V modeli: 1190 Vdc |
| Preopterećenje | Programabilno: Fabrički podešene vrednosti: 180% za 3s, 150% za 60s |
| Trenutna prekostrujna greška/limit | 220% od nominalne struje motora |
| Greška gubitka faze | Podnaponski prag za DC Bus |
| Greška za nadtemperaturu | Nadtemperatura upravljačke ploče, temperatura invertera, temperatura termistora invertera, temperatura hladnjaka koja premašuje 95°C (203°F) |
| Greška za kratak spoj | Zaštita od međufaznog kratkog spoja na izlazu |
| Greška za zemljospoj | Zaštita od zemljospoja na izlazu |
| Termička zaštita motora | Elektronska zaštita od pregrevanja motora usled povećanog opterećenja |
| Nastavak rada nakon greške | Podešavanje parametara da bi se smanjilo vreme zastoja mašine (neophodno da se konfiguriše) |
| Namenski ulaz za termistor | Umanjite zastoje ili oštećenja mašine zbog pregrejanog motora |
| Pakovanje sadrži | |
|---|---|
| Pakovanje sadrži | Uputstvo, bezbednosne informacije, pribor za uzemljenje (veličine 1 do 4), nosač za montažu na ploču (veličine 5 do 9) |
| Modbus RTU KOMUNIKACIJA (omogućeno korištenjem AI-485 adaptera) | |
|---|---|
| Kontrola upravljačke reči (Control Word) | ✔ |
| Kloniranje parametara | ✔ |
| Brzina prenosa | 600 do 115000 bps |
| Modbus RTU Protokol | 8.2NP, 8.1NP, 8.1EP, 8.1OP |
| Ugrađeni PLC | |
|---|---|
| Prostor za korisničku memoriju | 30 KB |
| Korisnički softverski alati (besplatno preuzimanje) |
|
| Predefinisani programi (raspoloživo na zahtev) | Detekcija neuravnoteženog opterećenja (npr. u aplikaciji za veš mašine) |
| Reference | |
|---|---|
| Reference-broj vrsta | 4 : ( Po izboru: Analogna Ref. 1, Analogna Ref. 2, Pre-set frekvencija, Keypad Referenca) |
| Jog Referenca | ✔ |
| Gore / Dole u % reference (Motor potenciometar) | ✔ |
| Bipolarna referenca | ✔ |
| Unapred definisane brzine | 8 |
| Pre-set Timer | ✔ |
| Preskakanje frekvencija | 3 |
| Preskakanje opsega frekvencija | ✔ |
| Lokalna / Daljinska | ✔ |
| S-Rampa | ✔ |
| Stope ubrzanja | 8 |
| Stope usporenja | 8 |
| Frekventni ulaz (povorka impulsa) | 0 Hz do 100 kHz |
| Start u drugom smeru | ✔ |
| Referenca za zadavanje momenta | ✔ |
| Specifične aplikacije | |
|---|---|
| PID kontroler | PI Control |
| PID proporcijalni izlaz | ✔ |
| PID detektor praga | ✔ |
| PID Slew Rate (usklađivanje vremena reakcije PID-a sa reakcijom izvršnog elementa) | ✔ |
| Konfiguracija reference | ✔ |
| Start / Stop konfiguracija | ✔ |
| Skaliranje ulaza | ✔ |
| Dozvola za start | ✔ |
| Granični prekidači | ✔ |
| Dodatni aplikativni parametri | 64 |
| Upravljanje | |
|---|---|
| Upravljacki mod: Linearni U / F | (podesivi Boost) ✔ |
| Upravljacki mod: Kvadraticni U / F | (podesivi Boost) ✔ |
| Upravljacki mod: Mod za uštedu energije (Dinamicki U/F) | ✔ |
| Upravljacki mod: Zadata vrednost U / F | ✔ |
| Upravljački mod: Kompenzacija statorkske otpornosti motora | ✔ |
| Upravljacki mod: RFC-A (Enhanced Open-Loop Performance) | ✔ |
| Optimizator stabilnosti motora | ✔ |
| Kompenzacija klizanja | ✔ |
| Auto-tune: Staticni | ✔ |
| Auto-tune: Rotacioni | ✔ |
| Prekidačka frekvencija | Velicine 1 - 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz Velicine 5 - 9: 2, 3, 4, 6, 8 12 & 16 kHz (Fabricki default = 3kHz) |
| Startovanje motora koji se već okreće | ✔ |
| Povratna petlja po brzini preko SI-Encoder opcije | ✔ |
| Set parametara za drugi motor | ✔ |
| Kontrola grejanja namotaja u mirnom stanju | ✔ |
| Stop Mod: Po rampi | ✔ |
| Stop Mod: Po inerciji | ✔ |
| Stop Mod: Po rampi i kočenje DC strujom | ✔ |
| Stop Mod: Kočenje DC strujom sa detekcijom 0 Hz | ✔ |
| Stop Mod: Vremenski definisano DC kočenje | ✔ |
| Ugrađen kočioni tranzistor (neophodan eksterni otpornik za kočenje) | ✔ |
| Podešavanje kočenja (DC bus) | ✔ |
| Programabilno kočenje u RFC-A modu | ✔ |
| Kontroler za mehaničku kočnicu | ✔ |
| Detekcija gubitka napajanja | ✔ |
| Rad sa niskim nivoom DC link-a | ✔ |
| Upravljanje putem analognog ulaza | ✔ |
| Upravljanje putem analognog izlaza | ✔ |
| Upravljanje putem digitalnog ulaza | ✔ |
| Kontrola digitalnog izlaza | ✔ |
| Kontrola relejnog izlaza | ✔ |
| Kontrola logičkih funkcija | ✔ |
| Kontrola vremenskih funkcija (Timer-a) | ✔ |
| Upravljanje preko graničnih prekidača | ✔ |
| Izbor varijabli | ✔ |
| Monitoring temperature | ✔ |
| Dodeljivanje posebnih funkcija na tastaturi displeja | ✔ |
| Programabilna strujna granica motora | ✔ |
| Opšte funkcije | |
|---|---|
| Dijagnostika | ✔ |
| Zapis istorije grešaka | 10 |
| Auto-Reset nakon nastanka greške | ✔ |
| Hronološki prikaz nastanka grešaka | ✔ |
| Nastavak rada uprkos kratkotrajnom gubitku napajanja | ✔ |
| Zapis ukupnog vremena rada | ✔ |
| Kloniranje | Preko: Modbus RTU, SD kartice, softvera Connect |
| Merač utroška energije | ✔ |
| Sigurnost | 4-cifreni PIN |
