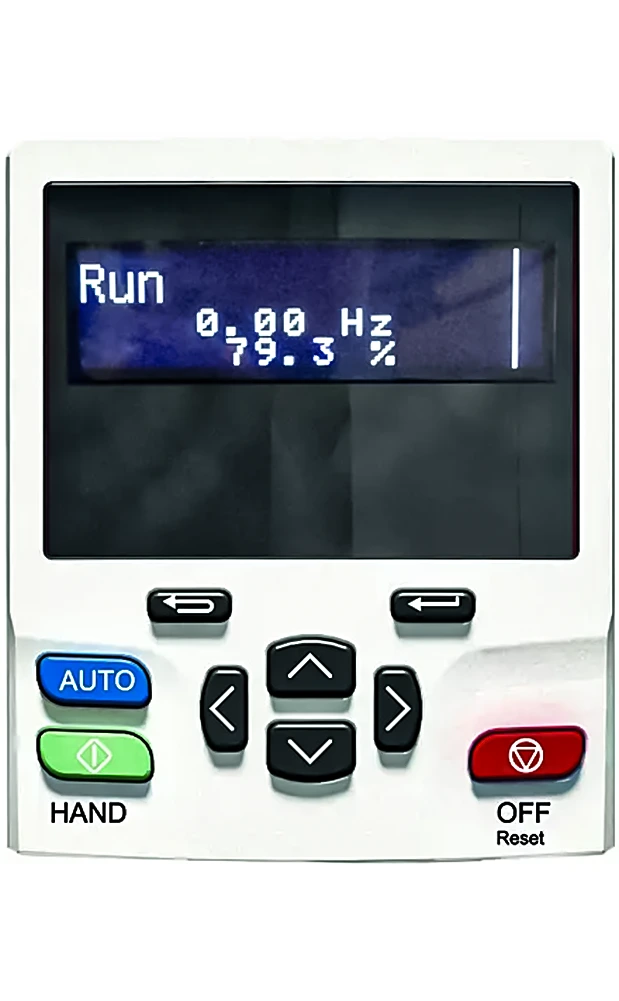

Povežite se uz Remote Keypad RTC
Udaljeni displej sa tastaturom tipa Remote Keypad RTC omogućava montažu na vrata ormana, zadovoljavajući IP54 zaštitu. Opremljen je trostrukim linijskim višejezičnim LCD displejom za brzo podešavanje i korisnu dijagnostiku. Baterijom podržan sat realnog vremena omogućava precizno beleženje događaja i olakšava brzo rešavanje kvarova.
| Napajanje i upravljanje | |
|---|---|
| Zahtevi za napajanje | 100 V verzija: 100 V do 120 V ±10 % 200 V verzija: 200 V do 240 V ±10 % 400 V verzija: 380 V do 480 V ±10 % 575 V verzija: 500 V do 575 V ±10 % 690 V verzija: 500 V do 690 V ±10 % Maksimalna neravnoteža napajanja: 2% negativna sekvenca faza (ekvivalentno 3% neravnoteže napona između faza) |
| Faktor snage (ulaz) | 0.97 |
| Broj faza | 1 i 3 (zavisno od modela) |
| Opseg napona napajanja | 0.25 do 132 kW / 0.33 do 200 hp |
| Opseg frekvencije ulaznog napona | 45 do 66 Hz |
| Izlazna frekvencija/Opseg brzine | 0 do 550 Hz |
| Prekidacka frekvencija | Veličina 1 - 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz Veličina 5 - 9: 2, 3, 4, 6, 8 12 & 16 kHz (Fabrički default = 3kHz) |
| Heavy Duty-mogucnost preopterecenja | 150 % za 60 s (open loop mod), 180 % za 3s (RFC-A mode) |
| Modovi regulacije | Linearni V/F Kvadratični V/F Dinamčki V/F Set Point V/F Kompenzacija statorske otpornosti RFC-A (unapređena open-loop) |
| Modovi zaustavljanja | Po inerciji, po rampi, po rampi i DC kočenjem, DC kočenjem sa detekcijom 0 Hzt, vremenski definisano DC kočenje. Ugrađen kočioni tranzistor, za ovaj mod je potreban i kočioni otpornik |
| Komunikacija i interfejsi | |
|---|---|
| Komunikacije | Modbus RTU, EtherCAT, PROFIBUS, Ethernet, DeviceNET, CANopen, PROFINET, POWERLINK (raspoloživo upotrebom AI/SI-opcionih modula) |
| Displeji sa tastaturom | Fiksni, ugrađeni sa LED displejom Eksterni IP66 sa LED displejom (opcija) Eksterni IP66 RTC (opcija) Eksterni HMI panel (opcija) |
| Softverski alati | Connect (PC alat za puštanje u rad) Machine Control Studio za programiranje ugrađenog PLC-a |
| Ulazi i izlazi | |
|---|---|
| Analogni | 2 x Analogni ulaz Mogući opsezi: 0-10 V, 0-20 mA, 4-20 mA (bez alarma), 4-20 mA (sa alarmom), 4-20 mA (greška) 1 x Analogni izlaz Mogući opsezi: 0-10 V |
| Digitalni | 3 x Digitalni ulaz (1 impulsni ulaz) 1 x Digitalni ulaz / izlaz programabilni 1 x Digitalni ulaz / izlaz programabilni (može se koristiti kao impulsni ili PWM izlaz za prezentaciju analogne vrednosti) |
| Logika digitalnih ulaza | Pozitivna |
| Relejni | 1 x Relej (jedan pol, preklopni kontakt) |
| Tačnost | Frekvencija 0.02%, analogni ulaz 1: 11 bita plus znak, analogni ulaz 2: 11 bita. Struja tipično 2%. |
| Dodatni I/O sa SI-I/O opcionim modulom (dostupno kao dodatna oprema) | 3 x analogni ulaz (default) / programabilni digitalni ulazi 4 x digitalni ulaz / izlaz programabilni 1 x digitalni ulaz 2 x Relejni |
| Montaza i okruženje | |
|---|---|
| IP zaštita | IP20 Razvodna kutija UL tip 1 ulazna zaštita (dostupna kao dodatna oprema) |
| Temperatura skladištenja | -40 °C do 60 °C (-4 °F do 140 °F) |
| Radna temperatura bez gubitka snage | -20 °C do 40 °C (-4 °F do 104 °F) |
| Radna temperatura sa gubitkom snage | -20 °C do 60 °C (-4 °F do 140 °F) veličina 1 do 4 -20 °C do 55 °C (-4 °F do 131 °F) veličina 5 to 9 |
| Hlađenje | Integrisan ventilator za hlađenje |
| Nadmorska visina | 3000 m ( do 1000 m bez gubitka snage; od 1000 m do 3000 m gubitak snage 1 % na svakih 100 m) |
| Vlažnost | 95 % bez kondenzacije na 40 °C / 104 °F - EN61800-2(3k3) |
| Zagađenje | Stepen zagađenja 2 - samo suvo, neprovodno zagađenje |
| Vibracije | Referentni standard IEC60068-2-27, IEC60068-2-29 test, IEC60068-2-64 test nasumičnih vibracija, IEC60068-2-6,EN61800-5-1 test sinusoidnih vibracija. Testirano na ekološku kategoriju ENV3 |
| Mehanički šok | Testirano prema IEC 60068-2-27 i IEC 60068-2-29 |
| Varijante instalacije | Veličina 1 do 4 – montaža na ploču ili DIN šinu Veličina 5 do 9 – Montaža na ploču ili montaža kroz ploču uz pomoć kompleta za montažu kroz ploču |
| Klirens | 0 mm sa strane, 100 mm iznad i ispod |
| Prenaponska kategorija | Category III (IEC/EN/KN/UL 61800-5-1) |
| Korozivna okruženja | EN 60721-3-3 ISO9223 Class C3 |
| Maksimalna dužina motornog kabla | 75 m veličina 1 100 m veličine 2 do 4 200 m veličine 5 do 6 250 m veličine 7 do 9 |
| Standardi | |
|---|---|
| Odobrenja | CE (European Union), cUL Listed (USA and Canada), DNV (marine applications), KC (Korea), RCM (Australia/ New Zealand), EAC (Russian Customs Union), UKCA (United Kingdom), C-Tick (Australia) |
 |
|
| Sigurnosni standardi za proizvod | IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013 |
| TÜV | Samo C300 modeli: Safe Torque Off (STO) funkcija se može koristiti kao sigurnosna komponenta mašine. Sertifikati o ispitivanju tipa od strane TUV Rheinland: Veličine 1 - 4: No. 01/205/5383.03/18 Veličine 5 - 9: No. 01/205/5387.02/18 Funkcionalni sigurnosni parametri: EN ISO 13849-1 - Cat 4, PLe EN61800-5-2/EN62061/IEC 61508 - SIL 3 UL functional safety approval: FSPC E171230 |
| EMC standardi za proizvod | IEC/ EN 61800-3 Immunity and Emissions EN 61000-6-2: Immunity for industrial environments EN 61000-6-4: Emissions for industrial environments EN 61000-3-2: Harmonic current emissions EMC podaci dostupni na zahtev |
| RoHS | U skladu sa Direktivom o ograničenju opasnih supstanci (2011/65/EU) |
| Immunity usklađenost | Industrijsko okruženje |
| ISO | Proizvodni objekti ispunjavaju uslove standarda ISO 9001:2015 i ISO 14001 |
| Garancija | |
|---|---|
| Garancija | 5 godina (važe uslovi i odredbe garancije) |
| Dodatna oprema | |
|---|---|
| Daljinski interfejsi | Displeji sa tastaturom: Remote keypad IP66, Remote keypad RTC, HMI Touch Screen op.panel |
| Filteri i kablovi | Eksterni EMC filteri, CT komunikacioni kabel |
| Komunikacija i povratna sprega, SI-Opcije | AI-485 24 V Adaptor, opcioni moduli: SI-EtherCAT, SI-PROFIBUS, SI-Ethernet, SI-DeviceNET, SI-CANopen, SI-PROFINET, SI-POWERLINK, SI-Encoder |
| Back-up i kloniranje | AI-Back-up Adaptor AI-Smart Adaptor |
| Zaštita | |
|---|---|
| Zaštitni premaz ploča | Prekrivenost 100% |
| Nivo za podnaponsku zaštitu DC Bus-a | 100 V modeli: 175 Vdc 200 V modeli 175 Vdc 400 V modeli: 330 Vdc 575 V modeli: 435 Vdc 690 V modeli: 435 Vdc |
| Nivo napona za prenaponsku zaštitu DC Bus-a | Veličine 1 - 4: 100 V modeli: 510 Vdc 200 V modeli: 510 Vdc 400V modeli: 870 Vdc Veličine 5 - 9: 200V modeli: 415 Vdc 400 V modeli: 830 Vdc 575 V modeli: 990 Vdc 690 V modeli: 1190 Vdc |
| Preopterećenje | Programabilno: Fabrički podešene vrednosti: 180% za 3s, 150% za 60s |
| Trenutna prekostrujna greška/limit | 220% od nominalne struje motora |
| Greška gubitka faze | Podnaponski prag za DC Bus |
| Greška za nadtemperaturu | Nadtemperatura upravljačke ploče, temperatura invertera, temperatura termistora invertera, temperatura hladnjaka koja premašuje 95°C (203°F) |
| Greška za kratak spoj | Zaštita od međufaznog kratkog spoja na izlazu |
| Greška za zemljospoj | Zaštita od zemljospoja na izlazu |
| Termička zaštita motora | Elektronska zaštita od pregrevanja motora usled povećanog opterećenja |
| Nastavak rada nakon greške | Podešavanje parametara da bi se smanjilo vreme zastoja mašine (neophodno da se konfiguriše) |
| Namenski ulaz za termistor | Umanjite zastoje ili oštećenja mašine zbog pregrejanog motora |
| Pakovanje sadrži | |
|---|---|
| Pakovanje sadrži | Uputstvo, bezbednosne informacije, pribor za uzemljenje (veličine 1 do 4), nosač za montažu na ploču (veličine 5 do 9) |
| Modbus RTU KOMUNIKACIJA (omogućeno korištenjem AI-485 adaptera) | |
|---|---|
| Kontrola upravljačke reči (Control Word) | ✔ |
| Kloniranje parametara | ✔ |
| Brzina prenosa | 600 do 115000 bps |
| Modbus RTU Protokol | 8.2NP, 8.1NP, 8.1EP, 8.1OP |
| Ugrađeni PLC | |
|---|---|
| Prostor za korisničku memoriju | 30 KB |
| Korisnički softverski alati (besplatno preuzimanje) |
|
| Predefinisani programi (raspoloživo na zahtev) | Detekcija neuravnoteženog opterećenja (npr. u aplikaciji za veš mašine) |
| Reference | |
|---|---|
| Reference-broj vrsta | 4 : ( Po izboru: Analogna Ref. 1, Analogna Ref. 2, Pre-set frekvencija, Keypad Referenca) |
| Jog Referenca | ✔ |
| Gore / Dole u % reference (Motor potenciometar) | ✔ |
| Bipolarna referenca | ✔ |
| Unapred definisane brzine | 8 |
| Pre-set Timer | ✔ |
| Preskakanje frekvencija | 3 |
| Preskakanje opsega frekvencija | ✔ |
| Lokalna / Daljinska | ✔ |
| S-Rampa | ✔ |
| Stope ubrzanja | 8 |
| Stope usporenja | 8 |
| Frekventni ulaz (povorka impulsa) | 0 Hz do 100 kHz |
| Start u drugom smeru | ✔ |
| Referenca za zadavanje momenta | ✔ |
| Specifične aplikacije | |
|---|---|
| PID kontroler | PI Control |
| PID proporcijalni izlaz | ✔ |
| PID detektor praga | ✔ |
| PID Slew Rate (usklađivanje vremena reakcije PID-a sa reakcijom izvršnog elementa) | ✔ |
| Konfiguracija reference | ✔ |
| Start / Stop konfiguracija | ✔ |
| Skaliranje ulaza | ✔ |
| Dozvola za start | ✔ |
| Granični prekidači | ✔ |
| Dodatni aplikativni parametri | 64 |
| Upravljanje | |
|---|---|
| Upravljacki mod: Linearni U / F | (podesivi Boost) ✔ |
| Upravljacki mod: Kvadraticni U / F | (podesivi Boost) ✔ |
| Upravljacki mod: Mod za uštedu energije (Dinamicki U/F) | ✔ |
| Upravljacki mod: Zadata vrednost U / F | ✔ |
| Upravljački mod: Kompenzacija statorkske otpornosti motora | ✔ |
| Upravljacki mod: RFC-A (Enhanced Open-Loop Performance) | ✔ |
| Optimizator stabilnosti motora | ✔ |
| Kompenzacija klizanja | ✔ |
| Auto-tune: Staticni | ✔ |
| Auto-tune: Rotacioni | ✔ |
| Prekidačka frekvencija | Velicine 1 - 4: 0.667, 1, 2, 3, 4, 6, 8 12 & 16 kHz Velicine 5 - 9: 2, 3, 4, 6, 8 12 & 16 kHz (Fabricki default = 3kHz) |
| Startovanje motora koji se već okreće | ✔ |
| Povratna petlja po brzini preko SI-Encoder opcije | ✔ |
| Set parametara za drugi motor | ✔ |
| Kontrola grejanja namotaja u mirnom stanju | ✔ |
| Stop Mod: Po rampi | ✔ |
| Stop Mod: Po inerciji | ✔ |
| Stop Mod: Po rampi i kočenje DC strujom | ✔ |
| Stop Mod: Kočenje DC strujom sa detekcijom 0 Hz | ✔ |
| Stop Mod: Vremenski definisano DC kočenje | ✔ |
| Ugrađen kočioni tranzistor (neophodan eksterni otpornik za kočenje) | ✔ |
| Podešavanje kočenja (DC bus) | ✔ |
| Programabilno kočenje u RFC-A modu | ✔ |
| Kontroler za mehaničku kočnicu | ✔ |
| Detekcija gubitka napajanja | ✔ |
| Rad sa niskim nivoom DC link-a | ✔ |
| Upravljanje putem analognog ulaza | ✔ |
| Upravljanje putem analognog izlaza | ✔ |
| Upravljanje putem digitalnog ulaza | ✔ |
| Kontrola digitalnog izlaza | ✔ |
| Kontrola relejnog izlaza | ✔ |
| Kontrola logičkih funkcija | ✔ |
| Kontrola vremenskih funkcija (Timer-a) | ✔ |
| Upravljanje preko graničnih prekidača | ✔ |
| Izbor varijabli | ✔ |
| Monitoring temperature | ✔ |
| Dodeljivanje posebnih funkcija na tastaturi displeja | ✔ |
| Programabilna strujna granica motora | ✔ |
| Opšte funkcije | |
|---|---|
| Dijagnostika | ✔ |
| Zapis istorije grešaka | 10 |
| Auto-Reset nakon nastanka greške | ✔ |
| Hronološki prikaz nastanka grešaka | ✔ |
| Nastavak rada uprkos kratkotrajnom gubitku napajanja | ✔ |
| Zapis ukupnog vremena rada | ✔ |
| Kloniranje | Preko: Modbus RTU, SD kartice, softvera Connect |
| Merač utroška energije | ✔ |
| Sigurnost | 4-cifreni PIN |
