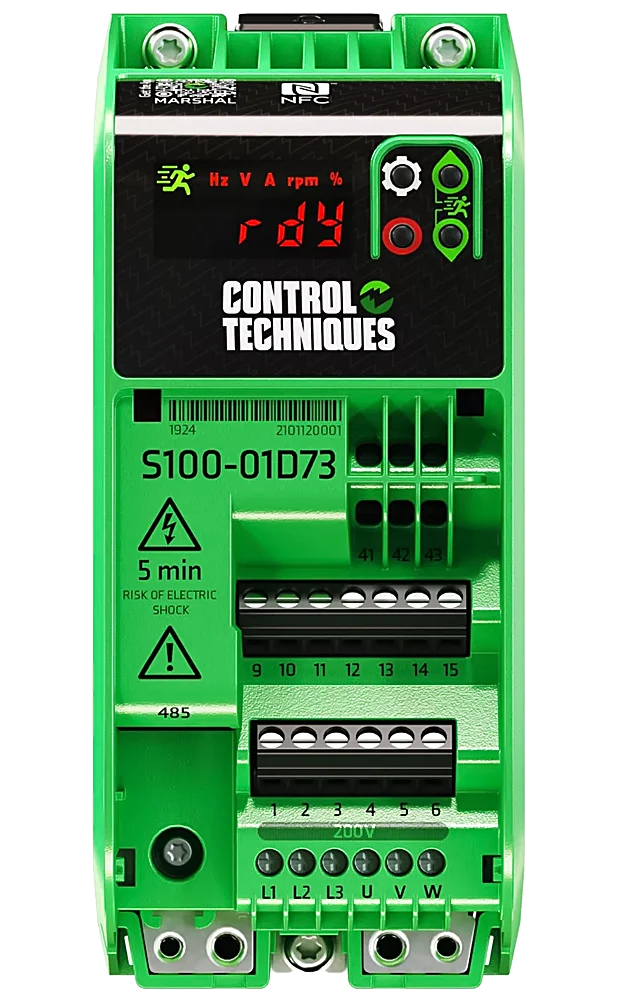

Nidec S100-01D73:
Snaga i preciznost za industriju
Nidec Commander S100-01D73-0A0000 nudi snažnu i preciznu kontrolu motora sa snagom od 1.5 kW i strujom od 6.8 A. Opremljen je C3 EMC filterom za minimalne elektromagnetne smetnje, a NFC tehnologija i Fire mod omogućavaju jednostavno programiranje i sigurnost. Kompaktan dizajn sa IP20 zaštitom idealan je za zahtevne industrijske aplikacije.
| Nominalni podaci i upravljanje | |
|---|---|
| Napajanje | 100 V napajanje: 100 V do 120 V ±10 % 200 V napajanje: 200 V do 240 V ±10 % 400 V napajanje: 380 V do 480 V ±10 % Maksimalni disbalans napajanja: 2 % negativne sekvence faza (ekvivalento naponskom disbalansu od 3 % između faza) |
| Opseg nominalnih snaga | 0.18 do 4 kW |
| Napajanje frekvencija | 45 do 66 Hz |
| Izlazna frekvencija/Opseg brzine | 0 do 300 Hz |
| Prekidačka frekvencija | 4 kHz do 12 kHz |
| Heavy Duty preopterećenje | 150 % za 60 s (hladan), 150 % za 8 s (topao) |
| Regulacija modovi | Linearni V/F, kvadratni V/F, kompenzacija otpornosti |
| Modovi zaustavljanja | Po inerciji, po rampi, po rampi i DC kočenje, DC kočenje sa detekcijom 0 Hz, tajmersko DC kočenje, na određenoj distanci |
| Komunikacija i interfejsi | |
|---|---|
| Komunikacije | RJ45 za Modbus RTU, NFC za Marshal aplikaciju |
| Displej sa tastaturom | Fiksni LED displej, Udaljeni IP66 (opcija), HMI (opcija) |
| Korisnički softverski alati (besplatan download) | Marshal (Mobilna aplikacija), Connect (softver za PC) |
| Ulazi i izlazi | |
|---|---|
| Analogni (2 ulaza) | 2 x Analogni ulaz Mogući opsezi: 0-10 V, 0-20 mA, 4-20 mA (bez alarma), 4-20 mA (Alarm), 4-20 mA (greška), Digitalni |
| Analogni (1 ulaz) | 1 x Analogni ulaz Mogući opsezi: 0-10 V, 0-20 mA, 4-20 mA |
| Digitalni | 4 x Digitalna ulaza (1 za frekventni signal) 1 x Digitalni ulaz/izlaz (može biti frekventni ili PWM izlaz kao prikaz analogne veličine) |
| Digitalni ulazi logika | Pozitivna ili negativna (PNP ili NPN senzori) |
| Rele | 1 x Relejni (1-polni, preklopni) |
| Rezolucije | Rezolucija izlazne frekvencije: 0.1 Hz Analogni ulaz 1: 11 bitna Analogni ulaz 2: 11 bitna Struja: Rezolucija petlje po struji je 10 bita plus znak |
| Instalacija i okruženje | |
|---|---|
| IP zaštita | IP20 |
| Temperatura skladištenja | -40 °C do 60 °C |
| Radna temperatura bez gubitka snage | -10 °C do 40 °C |
| Radna temperatura sa gubitkom snage | -10 °C do 60 °C |
| Hlađenje | Prirodna konvekcija (veličina 1 ≤0.25 kW), Integrisan ventilator (za ostale uređaje) |
| Nadmorska visina | ≤3000m (1000m do 3000m degradacija 1%/100m) |
| Vlažnost | 95 % nekondenzujuća na 40 °C / - EN61800-2(3k3) |
| Zagađenje | Stepen zagađenja 2 - samo neprovodno suvo zagađenje |
| Vibracije | Testirano prema IEC 60068-2-6 |
| Metodi instalacije | Montaža na ploču, click on/click na DIN šinu |
| Montažni razmak | 0 mm sa svih strana, 45 mm iznad i ispod (100 mm iznad i ispod za veličinu 1 ≤0.25 kW) |
| Prenaponska kategorija | Kategorija III (IEC/EN/KN/UL 61800-5-1) |
| Korozivna okruženja | EN 60721-3-3 ISO9223 Class C3 |
| Maksimalna dužina motornog kabla | 50 m (sve variajnte) |
| Standardi | |
|---|---|
| Odobrenja | CE, UKCA, cUL, C-Tick, EAC, KC
 |
| Standardi za bezbednost proizvoda | IEC/EN/KN/UL 61800-5-1, CSA C22.2 No.274, GB12668.501-2013, |
| EMC standardi | IEC/EN/KN 61800-3, Part 3: EMC zahtevi i specifične metode ispitivanja GB12668.3-2012 |
| Usklađenost EMC | Second environment (Industrijsko) |
| Usklađenost sa emisijom | Category C3 (samo sa internim filterom) Category C1 & C2 (eksterni EMC filteri) Category C1 (samo sa internim filterom, za selected 1Φ 200 V varijante) |
| Usklađenost sa standardima na imunost | EN 61000-6-1: Generički standard za imunitet za rezidencijalna, komercijalna i laka industrijska okruženja EN 61000-6-2: Generički standard za imunitet za industrijska okruženja |
| Usklađenost sa generičkim standardom | EN 61000-6-4: Generički standard emisije za industrijska okruženja |
| Usklađenost sa emisijom za dužinu motornog kabla do 50 m | C2 sa eksternim filterom |
| Usklađenost sa emisijom za dužinu motornog kabla do 20 m | C1 sa eksternim filterom C3 bez filtera |
| Usklađenost sa emisijom za dužinu motornog kabla do 5 m | C1 samo za varijante sa internim C1 filterom (S100-xxxx1) |
| Garancija | |
|---|---|
| Garancija | 5 godina (važe uslovi i odredbe garancije) |
| Pribor | |
|---|---|
| Udaljeni interfejsi | Udaljeni displej IP66, HMI |
| Filteri i kablovi | EMC filter, nosač za slaganje kablova, CT kabel za komunikaciju |
| Zaštita okoline | Filter za zaštitu od vlakana |
| Zaštita | |
|---|---|
| Zaštitni premaz | 100% prekrivenost nano premazom |
| DC Bus - podnaponski nivo greške | Napajanje 100 V = 175 V Napajanje 200 V = 175 V Napajanje 400 V = 330 V |
| DC Bus - prenaponski nivo greške | Napajanje 100 V = 400 V Napajanje 200 V = 400 V Napajanje 400 V = 800 V |
| Trenutno preopterećenje greška/limit | 150 % od nominalne struje motora (programabilno) |
| Greška gubitka faze | Premašaj praga na DC Bus-u |
| Greška nadtemperature | Nadtemperatura upravljačke ploče, temperatura invertora, temperatura termistora invertora |
| Greška kratkog spoja | Zaštita od međufaznog kratkog spoja |
| Termalna zaštita motora | Elektronski štiti motor od pregrevanja usled povećanog opterećenja |
| Požarni mod | Nastavak rada na podešenoj frekvenciji ignorišući sve greške |
| Nastavak rada | Podrazumevane vrednosti parametara (default) su raspoložive da bi se izbegle greške i zastoji mašine. |
| Marshal | |
|---|---|
| Offline Programiranje | Programiranje uređaja dok je još u kutiji |
| Kloniranje | Kloniranje setova parametara sa jednog na drugi uređaj |
| Brzi start | Navigacija za puštanje u rad i verifikacija testa rotacije motora |
| Navođena diagnostika | Lako nalaženje grešaka |
| Memorisanje fajla za parametre | Memorisanje fajlova za parametre u samom uređaju ili na Cloud-u |
| Delenje konfiguracije projekta | Podelite konfiguraciju sa kolegama ili tehničkom podrškom Control Techniques-a u dijagnostičke svrhe |
| Pdf fajl za setove parametara | Korisno u svrhu delenja setova parametara za brzi pregled |
| Dijagram ožičenja | Automatsko generisanje pdf fajla dijagrama ožičenja za vašu instalaciju koji se može štampati |
| Non-Default parametri | Prikaz parametara koji su se menjali u odnosu na unapred podešene vrednosti |
| Često korišteni parametri | Najčešće korišteni parametri koje često pregledate |
| Vodiči i priručnici | Brzi pristup tehničkoj dokumentaciji uređaja |
| Modbus RTU komunikacija | Logic function control |
|---|---|
| Kontrola upravljačke reči (Control Word) | ✔ |
| Kloniranje | ✔ |
| Serijska brzina prenosa | 600 to 115000 bps |
| Modbus Rtu Protokol | 8.2NP, 8.1NP, 8.1EP, 8.1OP |
| Reference | |
|---|---|
| Broj vrsta referenci | 4 |
| Jog Referenca | ✔ |
| Gore / Dole u % od Reference (Motor-Potenciometar) | ✔ |
| Bipolarna referenca | ✔ |
| Preset brzine | 4 |
| Preskakanje frekvencija | 1 |
| Preskakanje opsega frekvencija | ✔ |
| Lokalno/Daljinski | ✔ |
| S-Rampa | ✔ |
| Stope ubrzanja | 2 |
| Stope usporenja | 2 |
| Ulaz za povorku impulsa | 0 Hz do 100 kHz |
| Pokretanje u drugom smeru | ✔ |
| Specifično za aplikaciju | |
|---|---|
| PID kontroler | PI upravljanje |
| PID proporcijalni izlaz | ✔ |
| PID Detekcija praga | ✔ |
| PID Slew Rate (uskladivanje vremena reakcije PID-a sa reakcijom izvršnog elementa) | ✔ |
| Konfiguracija reference | ✔ |
| Start / Stop konfiguracija | ✔ |
| Skaliranje ulaza | 4-tačke |
| Dozvola za start (Latching Run) | ✔ |
| Granični prekidači | ✔ |
| Regulacija | |
|---|---|
| Mod regulacije: Linearni U/F | ✔ (Podesiv Boost) |
| Mod regulacije: Kvadratični U/F | ✔ (Podesiv Boost) |
| Mod regulacije: Kompenzacija statorske otpornosti | ✔ |
| Mod uštede energije (Dinamički V/F) | ✔ |
| Optimizator za motor | ✔ |
| Kompenzacija klizanja | ✔ |
| Auto-Tune: Statični | ✔ |
| Prekidačka frekvencija | 4 ili 12 kHz |
| Startovanje motora koji se okreće | ✔ |
| Stop Mod: Po rampi | ✔ |
| Stop Mod: Po inerciji | ✔ |
| Stop Mod: Zaustavljanje po distanci | ✔ kada je odabrano zaustavlja se na istoj udaljenosti iz bilo koje brzine na osnovu programirane stope usporavanja |
| Kočenje DC strujom | ✔ |
| Detekcija gubitka napajanja | ✔ |
| Programabilni limit izlazne struje | ✔ |
| Opšte funkcije | |
|---|---|
| Diagnostika | ✔ |
| Log istorije grešaka | 4 |
| Parametri koji se memorišu prilikom greške | 3 (po izboru) |
| Auto-Reset nakon greške | ✔ |
| Prolaz kroz kratkotrajni gubitak napajanja | ✔ |
| Zaštita parametara | 4-cifreni PIN |
| Ventilator za hlađenje | Fiksna brzina (Bez ventilatora na S100-01x13 ili S100-01x23) |
